自動排污控制系統中全自動濾水器結構、工作原理及優點介紹？
在供水系統的管道前，都采用一次濾網進行處理。但處理后的水質中仍存在著一些體積較小的雜物，如：小顆粒狀的懸浮物、田螺等。當它們?cè)诠┯盟到y(tǒng)中聚集到一定程度而不清除時，將導致通流面積減少，最終導致堵塞，嚴重時會造成不同程度的事故；對安全運行構成極大威脅。所以在大管徑的管道上設置二次濾網，在小管徑的管道上設置全自動濾水器是很有必要的。
全自動濾水器工作原理：
全自動濾水器接入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到一定數量時，即造成進水口和出水口有一定壓差。這時可轉動網芯進行輪次自動反沖洗，使水流垂直沖刷濾網內的污物，排污迅速?gòu)氐�；因網芯結構獨特，避免了相鄰正向水流的干擾，雜質將會全部從排污口自行排出。如此循環往復。如用戶選型為電動濾水器，則當雜質聚積到一定數量時，利用冷卻水進出水管之間差壓信號來開啟電動排污閥，對附著在網芯內側壁面上的雜質污物反向沖洗，經由排污斗、排污管路和排污閥門排入冷卻水出水管中。排污斗步一進旋轉，依次對準球面網芯每一分格壁面，進行反沖洗。
反沖全自動濾水器可替代二次濾網的小型濾水器，可任意選定精度，且體積小，造價低，一般情況下，不須增加動力源，只需采用手動，手柄按產品上所標的定點位置依次轉動，濾水器內部的幾個過濾室可逐一清洗，從而達到自動反沖過濾水中雜質的目的。電控系統操作模式分為自動控制模式、手動控制模式和調試模式三種。
全自動濾水器用途及優點：
全自動濾水器結構為反沖洗式濾水器，分手動濾水器和電動濾水器，全自動濾水器可用于電站、化工、印染、造紙等各種行業的供用水管道上，過濾水中的雜質，反沖洗式濾水器結構原理先進，具有如下優點：
■外型尺寸小，便于現場的布置和安裝。
■全自動濾水器進、出水口結構為上下分體式，不僅避免水壓直接沖擊濾網,也改變了傳統濾網過濾時因雜物遠離排污口，排污時需對幾個過濾室逐一清洗，往往會造成卡堵現象。
■網板材質及結構最大限度提高水流的過流面積，有效減少濾網水阻，保證運行可靠不發生卡、堵、塞現象,大大延長了濾網。
■濾網采用2-8mm不銹鋼板整體沖壓成形，網芯能承受150kPa的差壓，而不變形、不損壞。具有工作壽命長、耐腐蝕、不生銹、表面光潔、不結垢的特性。
■電動裝置速度慢，運行平穩，可進行正、反轉通過差壓控制器，定時自動啟動減速機可進行正反轉沖洗，具有清污效果強、排污耗水量少。
全自動濾水器結構:

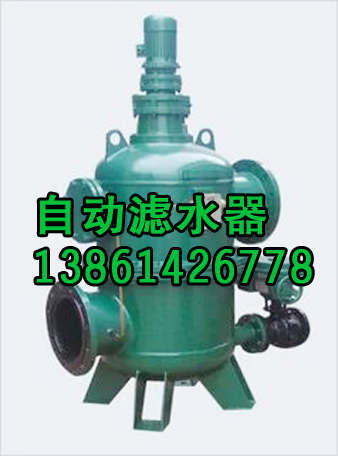

全自動濾水器分手動濾水器和電動濾水器，結構由：轉動軸系、進出水口、支架殼體、網芯系、電動減速機 、排污口、電器柜等組成。濾水器是由①轉動抽②定位桿③支架殼體④網芯⑤進水口⑥出水口⑦排污口等組成。一般水質為淡水型的，濾網和內部主要部件為不銹鋼材質。海水等強酸堿型的建議接觸介質的部件采用特殊不銹鋼材質。
全自動濾水器定貨須知：
1、過濾精度要求。
2、告知管道通徑,壓力及流量。
3、定購手動還是電動。
|
